랙 품질

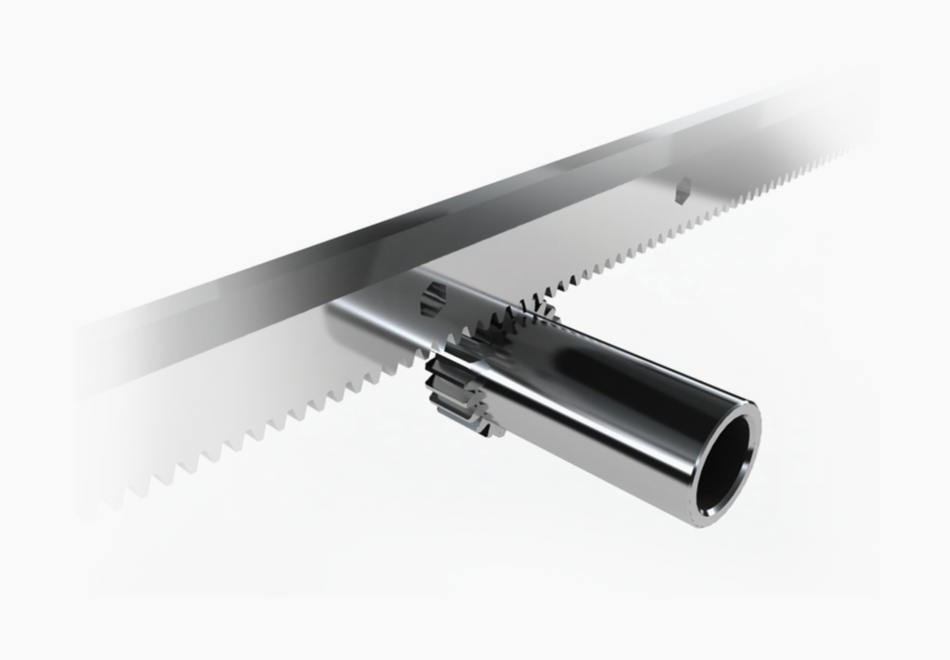

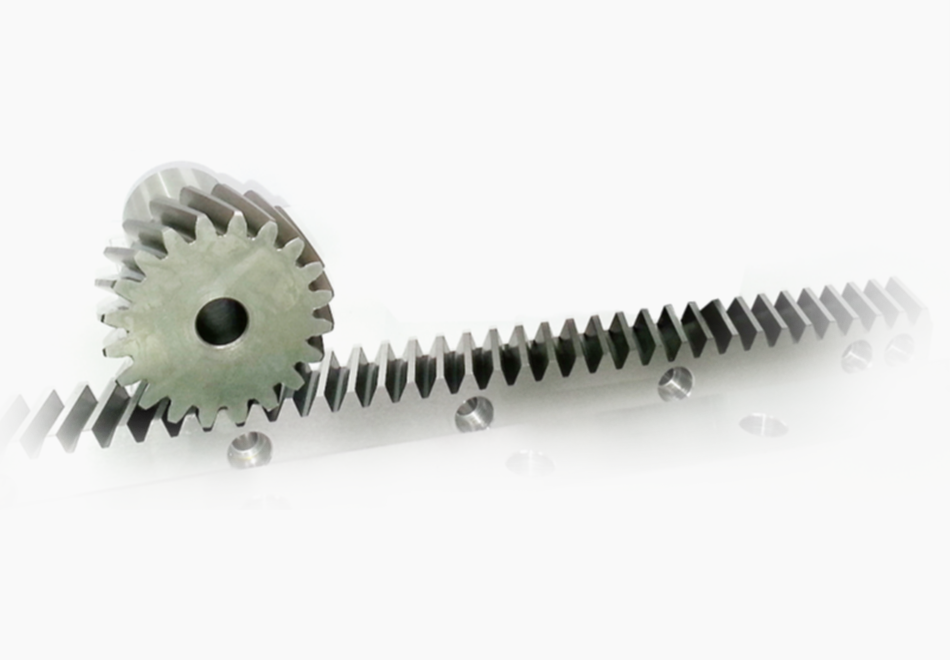

랙은 고객이 요구하는 어플레케이션을 만족하기 위해 다양한 사이즈가 제공됩니다. 고정밀도 및 고토크가 요구되는 어플리케이션을 위해 랙은 경화 및 연마처리 됩니다.
| 기어형태 Type of teeth |
기어등급 Quality of teeth |
Fp(mm)1) | Fj(mm)2) |
|---|---|---|---|
| 정밀가공 Precision milling |
ISO 1328 GRADE 7 | 0,05/1000 | 0/−0,02 |
| 경화 및 연마 Haedened and ground |
ISO 1328 GRADE 6 | 0,03/1000 | 0/−0,02 |
1) Fp : 누적피치오차 (Accumulative pitch error) 2) Fj : 연결피치오차 (Joint pitch error)
표준 치수 및 사양
SERIES | SIZE (mm) | ||
|---|---|---|---|
W | H | L | |
| 20 | 19.5 | 29.5 | 1230 |
930 | |||
25 | 24.7 | 33 | 1230 |
| 930 | |||
35 | 34.6 | 46.6 | 1230 |
| 930 | |||
